Unique prøveudtagningsventil

Med Alfa Laval Unique-prøveudtagningsventil kan du tage repræsentative prøver i en række hygiejniske processer, herunder mad- og drikkevarer, personlig pleje og biofarmaceutiske produkter. Disse pålidelige enkelt- og dobbeltsædede ventiler giver en høj nøjagtighed, exceptionel reproducerbarhed og fremragende pålidelighed, der kræves for at opnå en omkostningseffektiv prøveudtagning af høj kvalitet. Det ergonomisk designede håndtag giver ekstraordinær kontrol og bekvemmelighed under drift.

unique sampling valve front 640x360 new

Aseptisk og steriliserbar opløsning til sikker prøveindsamling

  • Designet sikrer en hygiejnisk og kontamineringsfri prøveudtagning
  • Let at betjene takket være det enkle arbejdsprincip
  • Meget pålidelig drift (fastsat til 10 bar) og tre års garanti for alle ikke-slidte dele
  • Sikker prøveudtagning via funktioner som kontraventil, hurtigkoblinger, trykaflastningsventil til damp og meget mere
  • Forbedret rengøringsevne – ventilhuset i ét stykke i rustfrit stål giver glatte overflader uden hulrum, hvilket eliminerer risikoen for opbygning af bakterier

Certificering, specificering og standarder: Alle Unieque-prøveudtagningsventiler er designet, testet og godkendt i henhold til EHEDG-retningslinjer og certificeret til at bære 3-A-symbolet. Alle fugtede produktkomponenter er lavet af 1.4404 (316L). Ventil medfølger med EN10204 3.1. Få flere oplysninger findes i Dokumentation.

Alfa Laval Unique-prøveudtagningsventilen består af et ventilhus, en aktuator og en membranpakning. Membranpakningen i gummi er placeret på aktuatorens spindel og fungerer som en rørprop, der kan udvide sig. Ventilhuset er fremstillet i ét enkelt stykke i rustfrit stål, hvilket eliminerer behovet for svejsning. Dette forhindrer poredannelse og revner i svejsningerne, og efterfølgende risiko for opbygning af bakterier.

Produktsortiment og tilbehør

Unique-prøveudtagningsventilerne fås som enkelt- og dobbeltsædede med et arbejdstryk på op til 6 bar og maksimale temperaturer på 130 °C. Membranpakningerne er fremstillet i FDA-godkendt EPDM eller silikone. Det er muligt at vælge mellem manuelle eller pneumatiske aktuatorer. Andre muligheder omfatter typer af ventilhuse, tilslutninger, aktuatorer og tilbehør.

Ventiltype Størrelse Produkttype Maks. partikelstørrelse

Enkeltsæde

Dobbeltsæde

Type 4 Lav viskositet Op til 2,5 mm

Enkeltsæde

Dobbeltsæde

Type 10 Middel viskositet Op til 7 mm

Enkeltsæde

Dobbeltsæde

Type 25 Høj viskositet Op til 20 mm

Tilbehør til prøveudtagning

Alfa Laval har en bred vifte af prøveudtagningstilbehør af høj kvalitet, der leverer omfattende prøveudtagningsløsninger til brugerne. Disse omfatter kontraventil, hurtigkoblinger, trykaflastningsventil til dampsterilisering og Alfa Laval-dampgeneratoren, som gør det muligt at dampsterilisere, hvor der ikke er permanent dampforsyning til rådighed.

.

Sådan fungerer det

Enkeltsædede Unique-prøveudtagningsventiler

Den enkeltsædede prøveudtagningsventil, der er udformet til standard hygiejneprøveudtagninger, har to positioner: åben og lukket. Den kan let opgraderes til en dobbeltsædet ventil ved at udskifte håndtaget eller aktuatoren med et opgraderingssæt.

Åben-position for start af prøveudtagning
Manuel ventil: Drej håndtaget mod uret for at åbne ventilen.
Pneumatisk ventil: Åbn ventilen ved at aktivere aktuatoren.

I åben-position trækkes ventilstammen og membranen tilbage, hvilket gør det muligt for produktet at strømme frit gennem den åbne ventil.

Lukket-position til sterilisering
Manuel ventil: For at stoppe prøveudtagningen og lukke ventilen drejes håndtaget med uret
Pneumatisk ventil: Luk for luftforbindelsen.

Denne handling lukker af for flowet og gør kanalen mellem forbindelsesslangerne tilgængelig til sterilisering. Hvis der anvendes damp til sterilisering på stedet, anbefaler vi at bruge en trykaflastningsventil (ekstraudstyr) på udløbet.

En ny standard for præcision med patenteret ny teknologi

Teknologien for enkeltsæde kan give ved fuld sterilisering. I lukket-positionen kommer membranpakningen i kontakt med ventilsædet. Disse kontaktsteder er praktisk talt umulige at rengøre pga. en tæt overfladekomprimering, og der kan derfor ophobe sig produktrester og mikroorganismer. Du kan opnå et ekstra sikkerhedsniveau ved hjælp af Alfa Lavals dobbeltsædede Unique-teknologi. Enkeltsædeversionen kan helt enkelt opgraderes til en dobbeltsædet Unique-prøvetagningsventil med et brugervenligt opgraderingskit.

Dobbeltsædede Unique-prøveudtagningsventiler

De specielt konstruerede dobbeltsædede Unique-prøveudtagningsventiler er et glimrende valg til anvendelser, der kræver et højere rengøringsniveau. Den patenterede dobbeltsæde teknologi sikrer et højere rengøringsniveau og sterilisering af ventilsædet og rørforbindelserne. Den dobbeltsædede prøveudtagningsventil er designet til 100 % steril prøveudtagning og har tre positioner: åben, lukket og steriliseret.

Åben-position for at starte prøveudtagningen
Manuel ventil: Drej håndtaget mod uret for at åbne ventilen.
Pneumatisk ventil: Åbn luftforsyningen til den åbne forbindelse. Derved trækkes ventilspindlen og membranpakningen tilbage og bevirker, at produktet frit kan strømme gennem den åbne ventil.

Lukket-position for at stoppe prøveudtagningen
Manuel ventil: Drej håndtaget med uret.
Pneumatisk ventil: Luk luften til den åbne forbindelse.

Steriliserings-position
Manuel ventil: Drej håndtaget med uret til damppositionen.
Pneumatisk ventil: Tilfør luft til dampforbindelsen. Dette forlænger ventilhovedets indre spindel ind i det indvendige sæde og stopper produktstrømmen i ventilporten. Samtidig trækker ventilhovedets yderspind tilbage og løfter membranpakningen væk fra sit normale sæde. De svært tilgængelige områder på sædeoverfladen er nu eksponerede, hvilket sikrer en grundig sterilisering og gør den dobbeltsædede Unique-prøveudtagningsventil til et solidt og pålideligt valg, hvis du ønsker 100 % repræsentativ prøvetagning.

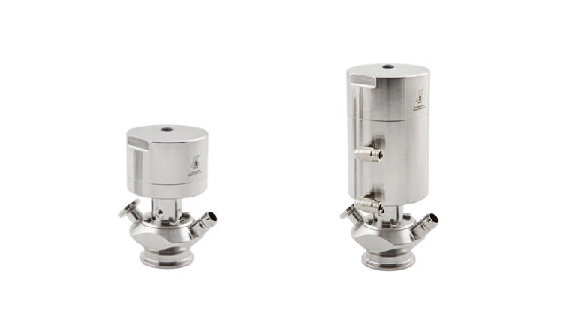

Konfiguration med pneumatisk aktuator

Alfa Laval Unique-prøveudtagningsventil kan konfigureres med en manuel eller pneumatisk aktuator. Den pneumatiske aktuator giver mulighed for fjernprøvetagning, og der kan tilføjes en induktiv føler til positionering af ventilen.

I enkeltsædekonfigurationen åbner og lukker den pneumatiske aktuator ventilen.

Når den er udstyret med en dobbeltsædet prøveudtagningsventil, sikrer den pneumatiske aktuator desuden total sterilisering af hele ventilsædet og rørforbindelserne.

Unique Sampling Valves w pneumatic actuator
.

Du er måske også interesseret i...

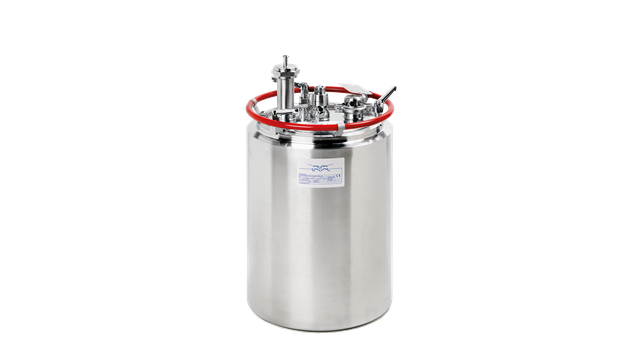

SB Carlsberg Flask
