Alfa Laval - SB membranprøveventil

SB membranprøveventil

Alfa Laval SB-membranprøveventil er en kompakt, omkostningseffektiv metode til at tage samlede prøver eller aseptiske prøver fra tanke og rørledninger i bryggerier (og andre hygiejniske processer f.eks. inden for fødevarer og mejerier) under sterile forhold. Denne aseptiske prøveudtagningsventil er egnet til meget viskose produkter såsom høstet gær og sikrer minimal risiko for forurening, høj nøjagtighed, ekstraordinær gentagelighed og fremragende pålidelighed.

scandi-brew-membrane-sample-valve 640x360

Sikker intern prøveudtagning i kompakt format

  • Aseptisk og steriliserbar for at sikre hygiejnisk prøveudtagning til lave investeringsomkostninger
  • Ingen risiko for prøveforurening: Designet til effektiv sterilisering på stedet med alkohol eller damp før og efter hver prøveudtagning
  • Fleksible prøveudtagningsmetoder: Tilgængelig ved manuel aktivering, manuel med mikroport til hypodermisk nål eller pneumatisk udgaver
  • Pålidelig – fastsat til tryk på 10 bar
  • Sikre procedurer til prøveudtagning

Alsidigt hygiejnisk design: Da det er fremstillet i ét stykke i rustfrit stål, har ventilhuset glatte overflader uden hulrum. Uden svejsning er der ingen risiko for poredannelse og revner i svejsningerne og efterfølgende risiko for opbygning af bakterier. Denne meget alsidige hygiejneventil fås i flere forskellige versioner for at sikre stikprøvens pålidelighed og sikkerhed til en bred vifte af anvendelser.

.

Teknologi

Ventilen består af et ventilhus, en aktuator og en membranpakning, der er placeret på aktuatorens spindel, som fungerer som en rørprop, der kan udvide sig. Ventilen steriliseres på stedet med alkohol eller damp. Membranen danner en tætning direkte mod produktet for at sikre repræsentativ prøveudtagning og give repeterbare resultater, der er beskyttet mod sekundær kontaminering.

Ventilen fås i tre forskellige aktuatordesigns:

  • Manuel – til manuel aktivering
  • Manuel + mikroport – til manuel aktivering eller prøveudtagning ved hjælp af en hypodermisk nål for at trænge ind i membranen til prøveudtagning.
  • Manuel + pneumatisk - Til manuel eller pneumatisk aktivering, når ventilen er forbundet til rør til automatisk prøveudtagning. Ventilen leveres derefter med rørudløbsforbindelser.

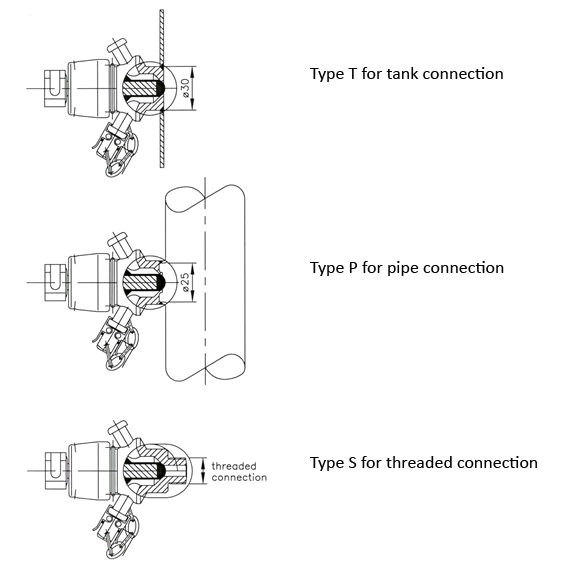

Type T til tankforbindelse

Ventilen fås i tre forskellige monteringsdesigns:

.

Sådan fungerer det

Driftsprincip

Ventilen fås med tre forskellige typer tilslutning: Tank, rør og gevind. De fungerer efter samme princip. Inden ventilen åbnes, skal lukningen placeres på den øvre slangeforbindelse. Når håndtaget drejes til vandret position, begynder prøven at strømme gennem det nederste udløb. Når håndtaget drejes tilbage til lodret position, lukkes ventilen, og håndtaget kan fjernes om nødvendigt. Aseptiske prøver kan tages ved hjælp af en speciel ventiltype med mikroport. Hvis du fjerner den røde hætte, kan du indføre en hypodermisk nål gennem en central kanal og ind i membranen for at tage en aseptisk prøve med ventilen i lukket position. Efter prøveudtagning skal ventilen skylles med vand eller alkohol. Ventilen kan steriliseres ved hjælp af alkohol eller damp.

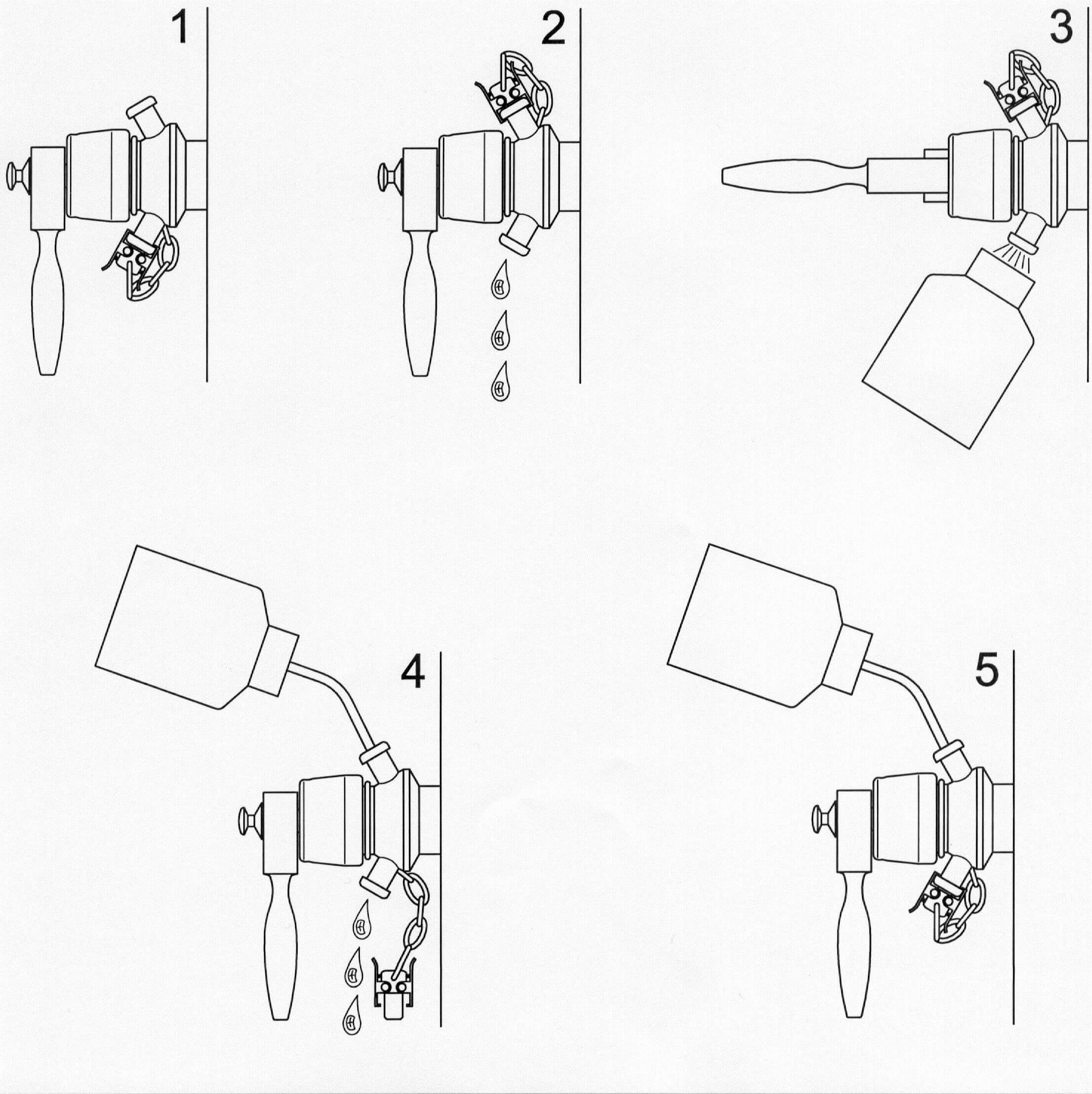

Funktion og rengøring

1 Alkoholforseglet ventil

2 Alkohol drænes, og ventilen kan dampsteriliseres

3 Prøve tages

4 Ventilen spules med vand/alkohol

5 Ventilen forsegles med alkohol
