Pakningsforsynede plade- og rammevarmevekslere
Alfa Laval nøjes ikke med det gennemsnitlige. Uanset om det drejer sig om vores alsidige Industrial-serie, den halvsvejste Industrial-serie til køling og krævende processer, Hygienic-serien til anvendelser inden for fødevarer, drikkevarer og medicinalindustrien eller Specialized-serien til kondensering, fordampning og fibrøse medier – så får du lavere ejeromkostninger samt øget effektivitet og sikkerhed.
Pladevarmevekslere med pakninger til moderne krav
- Højeste termiske effektivitet og tæt temperaturforskel
- Kompakte enheder – pladsbesparende, nemme at servicere og vedligeholde
- Maksimal driftstid – mindre tilstopning, belastning, slid og korrosion
- Fleksible – nemme at tilpasse til ændrede driftskrav
Vores pladevarmevekslere med pakninger optimerer varmeoverførslen ved hjælp af store overflader af korrugerede plader, der overfører varme fra en gas eller væske til en anden. Den høje effektivitet og enestående pålidelighed i et kompakt design udgør en investering med de mest attraktive samlede ejeromkostninger (CTO) over produktets levetid. Ikke at forglemme energibesparelserne og det lave miljøaftryk.
Skræddersyet til det nye energilandskab
Concept Zero – Den usynlige revolution
Concept Zero er vores vision og mål om at producere verdens første CO₂-neutrale varmeveksler inden 2030. Det bliver en varmeveksler, der anvender fossilfrit stål og genanvendt materiale i pakningerne. Derudover er varmeveksleren konstrueret, så den let kan genanvendes. Allerede nu er det et kæmpe skridt på vores rejse mod en fuldt CO₂-neutral varmeveksler.
Plade- og pakningsteknologi
De korrugerede pladers design optimerer varmeoverførslen ved at skabe et stort, men kompakt samlet overfladeareal, hvorigennem varmen kan overføres fra en væske eller gas til en anden.
Pladernes varmeoverføringsareal er presset i et bølget sildbenmønster. Når to plader lægges oven på hinanden med modstående sildbenmønstre, resulterer den spiralformede strømning og den høje turbulens i høje overførselskoefficienter og effektiv selvrensning.
En ændring i bølgemønsteret gør det muligt at anvende varmeveksleren i forskellige processer, selv i processer med meget forurenede medier.
Distributionsområde
Pladernes fordelingsområde sikrer en jævn væskestrømning over hele pladen for at maksimere varmeoverførselskapaciteten. En optimeret strømningsfordeling reducerer også tilstopning og ujævne temperaturzoner, hvilket opretholder et højt ydeevneniveau over tid uden unødvendige energitab, vedligeholdelsesomkostninger eller uplanlagte driftsstop.
Pakninger er nøglekomponenter for varmevekslerens ydeevne. Vi designer pakningen og pladen som en helhed for at sikre en optimeret tætning. Hver enkelt er skræddersyet til varmevekslerens opgave. Den korrekte profil, bredde, tykkelse samt polymertype og -blanding gør en verden til forskel, når det gælder om at undgå risikoen for for tidlig lækage eller beskadigelse af pakninger eller plader. Dine fordele er forlænget levetid for pakningerne, mindre nedetid og lavere vedligeholdelsesomkostninger.
Pakningsprofil
Pakningslim
Særlige pladetyper
Dobbeltvæggede pladevarmevekslere med pakningsmontering
Designet til brug sammen med væsker, der ikke må blandes. Forhindrer, at væsken lækker og kommer i kontakt med væsken i det andet kredsløb.
WideGap-plader
Ideel til væsker, der indeholder fibre eller grove partikler. Designet til at eliminere overførsel af faste stoffer i indgangsområdet.
Punktsvejsede plader
Gør det muligt at håndtere aggressive og vanskelige væsker og udvide trykområdet.
Ikke-metalliske Diabon™-grafitplader
En blanding af fusioneret grafit og fluoroplast er meget modstandsdygtig over for ætsende materialer.
Sådan fungere pladevarmevekslere
Konceptet bag en varmeveksler er forholdsvist simpelt – opvarmning eller afkøling af et medium ved at overføre varme mellem mediet og et andet medie.

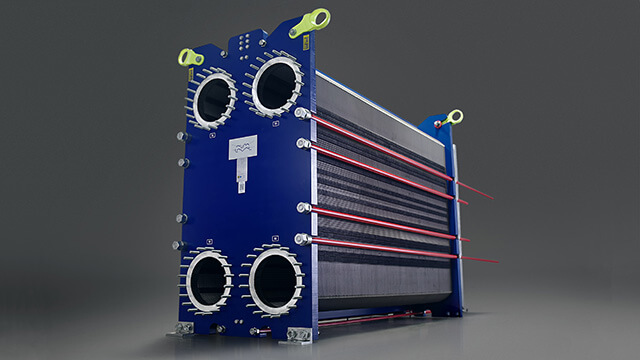

I en pladevarmeveksler med pakningsmontering er pladerne forsynet med elastomerpakninger, som forsegler kanalerne og leder mediet ind i skiftende kanaler. Pladestakken er samlet mellem en rammeplade og en trykplade og bliver komprimeret af spændebolte, der er monteret mellem disse plader. Kanalpladerne og trykpladen er hævet fra en øvre bærestang og fastgøres i position ved hjælp af en nedre styrestang, som begge er fastgjort til stativsøjlen. Designet gør rengøring og ændring af kapaciteten enkel og nem (ved at fjerne eller tilføje plader).
Varmeoverførselsområdet i en pladevarmeveksler med pakningsmontering består af en række bølgeformede plader, der er samlet mellem en ramme og nogle trykplader for at bevare trykket. Pakninger fungerer som forseglinger mellem pladerne. Væsker løber normalt modstrøms gennem varmeveksleren. Dette giver den mest effektive termiske ydeevne og muliggør en tilgang med nærmeste temperatur, dvs. temperaturforskellen mellem procesmediet ved udløb og mediet ved indløb er mindst mulig.
Ved varmefølsomme eller viskøse medier kan der anvendes gennemløb medstrøms for at lade det koldeste væske møde det varmeste, når det kommer ind i varmeveksleren. Dette minimerer risikoen for overophedning eller frysning af medierne.
Pladerne fås med forskellige trykdybder, vinkler af sildebensmønster og forskellige korrugeringsformer, som alle er omhyggeligt designet og udvalgt til at opnå optimal ydeevne. Afhængigt af anvendelsesformålet har hvert produktsortiment sine egne specifikke pladeegenskaber.
Distributionsområdet sikrer, at væskerne bliver jævnt fordelt over hele varmeoverførselsoverfladen og forebygger stillestående zoner, som kan forårsage forurening.
Mens høj turbulens i gennemløbet mellem plader resulterer i højere varmeoverførsel, er konsekvensen et trykfald. Vores termiske designingeniører kan hjælpe dig med at designe og vælge den model og konfiguration, der passer til dine anvendelsesformål, så modellen leverer maksimal termisk ydeevne med minimalt trykfald.
Konventionelle pladevarmevekslere med pakningsmontering
Alfa Laval væske/væske-pladevarmeveksler med pakninger
Alfa Laval 2-trins pladevarmeveksler med pakninger
Alfa Laval dampvarmer – pladevarmeveksler med pakninger
Anvendelsesformål inden for hygiejne
Specifikke anvendelsesformål
