Alfa Laval - Industriel punktsvejset serie

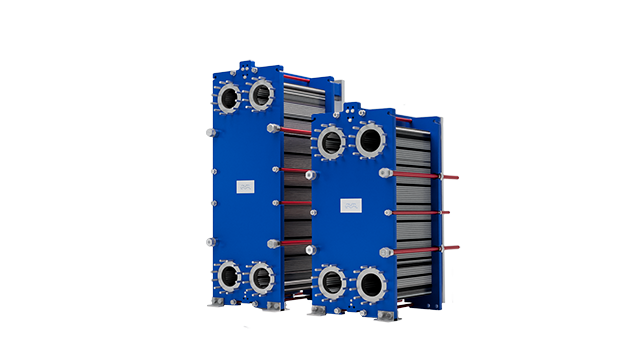

Industriel punktsvejset serie

Punktsvejsede pladevarmevekslere er velegnede til afkøling, kemiske processer og forskellige former for industriel opgaver. Det unikke Alfa Laval RefTight™-forseglingssystem garanterer en lang levetid for forseglingen mellem de svejsede kanaler, fordi lasersvejsningen befinder sig på ydersiden af ringpakningens rille. Den glatte overflade sikrer en tæt og ensartet forsegling over hele pakningsringen.

semi welded plate heat exchangers

Meget effektiv og fleksibel

  • Pladsbesparende kompakt enhed
  • Lave driftsomkostninger muliggøres af den overlegne energieffektivitet og de lange intervaller mellem service
  • Sikker og pålidelig forsegling uden risiko for krydskontaminering
  • Modstandsdygtig over for tryk- og temperaturtræthed

Du kan bestille Alfa Lavals punktsvejsede Industrial-serie til forskellige temperaturprogrammer, trykfaldsbegrænsninger, medier og driftstryk. De forskellige størrelser i produktserien dækker et komplet udvalg af varmeoverførselskapaciteter og gennemløb. Alle er omhyggeligt designet og udvalgt til at opnå optimal ydeevne.

.

Højere tryk kræver en højere standard

Hvis dine opvarmnings- og afkølingsopgaver kræver højere tryk, har din virksomhed behov for at kræve en højere standard af teknologien. Oplev total pålidelighed og effektiv termisk ydeevne med Alfa Lavals udvalg af punktsvejsede varmevekslere.

DNS highpressure 640x360

Meget effektiv med unikt forseglingssystem

Alfa Lavals industrielle punktsvejsede pladevarmevekslere med pakningsmontering er velegnede til væsker og gasser, der er uforenelige med normale pakninger eller højere tryk. De anvendes generelt til kølingsformål til fordampning og kondensering af ammoniak og CO2.

Det unikke Alfa Laval RefTight™-forseglingssystem garanterer en lang levetid for forseglingen mellem de svejsede kanaler, fordi lasersvejsningen befinder sig på ydersiden af ringpakningens rille. Den glatte overflade sikrer en tæt og ensartet forsegling over hele pakningsringen.

Hvad gør vores pladevarmevekslere så pålidelige, effektive og anvendelige?

Alfa Lavals punktsvejsede Industrial-serie er udstyret med veldesignede funktioner, der gør en forskel, er nem at vedligeholde og har en lang levetid.

RefTightTM-forseglingssystem

Højtydende pakningsforsegling til højtryksopgaver

CurveFlow™
distributionsområde

Forbedrer mediets gennemløb og minimerer risikoen for forurening.



OmegaPort™
ikke-cirkulære åbninger

Forbedrer mediets gennemløb og den termiske effektivitet.

ClipGrip™
montering af pakning

Sikrer perfekt forsegling og problemfri vedligeholdelse.

Fempunktsjustering

Sikrer pålidelig pladejustering og nem vedligeholdelse af store enheder.

T-bjælkerulle

Giver en lavere enhed, der er nem at betjene.

Sådan fungerer det

.

Varmeoverførselsområdet i en plade- og rammevarmeveksler med pakningsmontering består af en række bølgeformede plader, der er samlet mellem rammen og trykpladerne, som bevarer til konstruktionstrykket. For at opnå den højeste termiske ydeevne og muliggøre den nærmeste temperaturtilgang løber væskerne normalt modstrøms gennem varmeveksleren.

Forseglingen mellem pladerne på den punktsvejsede Industrial-serie veksler mellem lasersvejsninger og pakninger. Den lasersvejsede kanal tillader brug af væsker, der ikke er kompatible med normale pakninger, og muliggør også et højere konstruktionstryk end plade- og rammevarmevekslere med pakningsmontering. Derudover garanterer Alfa Laval RefTight™-forseglingssystemet en ensartet forseglingsevne over hele åbningens pakning.

Den punktsvejsede Industrial-serie fås med forskellige trykdybder, vinkler på sildebensmønsteret og korrugeringsformer, som alle er omhyggeligt designet og udvalgt til at opnå optimal ydeevne. CurveFlow og distributionsområdet med chokolademønster er to tilgængelige designegenskaber, der sikrer, at væskerne fordeles jævnt over hele pladen.  Resultatet er, at hele varmeoverførselsoverfladen bliver fuldt udnyttet, og stillestående zoner, der kan resultere i forurening, bliver undgået.

Den høje turbulens i gennemløbet mellem pladerne resulterer i højere varmeoverførsel, omend konsekvensen et trykfald. Vores termiske designingeniører hjælper dig med at designe og vælge den model og konfiguration, der passer til dine anvendelsesbehov, samtidig med at du opnår maksimal termisk ydeevne og minimerer trykfald.

GPHE til væske/væske

Steam Heater GPHE

GPHE med to gennemløb
