Compabloc

Med over 30.000 enheder, der håndterer hårde opgaver over hele verden, er Compabloc markedets bedste når det kommer til varmeoverførsel. Lasersvejset konstruktion giver overlegen pålidelighed i pligter med aggressive medier og høje tryk og temperaturer. Compabloc tilbyder også 3-5 gange den termiske effektivitet, som traditionelle rørveksler-løsninger giver, med et mere kompakt design, der er meget lettere at installere og servicere.

Alfa Laval Compabloc welded plate heat exchanger

Se hvordan du kan forbedre bæredygtigheden

  • Overlegen varmeoverførsel og minimal fouling kombinerer enestående termisk effektivitet og energibesparelser
  • Asymmetriske flows håndteres nemt med fleksible flowkonfigurationer
  • Krydsning af temperaturer i en enkelt enhed maksimerer energigenvinding og reducerer strømregninger, samt øger din procesydeevne
  • 100 % fuldt ud mekanisk rengøringsvenlig, uden sprækker der kan forårsage korrosionsproblemer
  • Lasersvejsede plader giver optimal pålidelighed
Alfa Laval Compabloc er en gennemprøvet løsning til effektiv varmeoverførsel i arbejdsopgaver med strenge medie-, tryk- eller temperaturkrav. Det kommer også med støtte fra den eneste leverandør med dybe proceskundskaber og et globalt netværk af erfarne eksperter. Energieffektiv og pålidelig teknologi, sammen med en partner du kan regne med i det lange løb – det er sådan, du forbedrer bæredygtigheden.
.

Kontakt os

Vi vil med glæde diskutere fordelene, en Compabloc kan give dig og vise, hvordan vi kan hjælpe med at forbedre din drift.

Female engineer wearing hard hat and safety glasses

Service til Compabloc

Se vores mange servicetilbud og nyttige tip til at holde din Compabloc varmeveksler i tiptop stand.

engineer wearing hard hat and safety glasses holding laptop in front of pipes and blue sky

HEXpert-vælgerværktøj

Find hurtigt den rette varmeveksler til krævende procesapplikationer. Indtast oplysninger om din drift, og indenfor fem minutter modtager du en skræddersyet anbefaling til en effektiv termisk løsning.

male Asian engineer wearing hard hat and safety glasses holding ipad infront of industrial plant

Oplev Compabloc+

Compabloc-familiens velkendte effektive, omkostningseffektive og pålidelige ydelse er nu tilgængelig til opgaver med endnu højere tryk. Oplev den nye Compabloc +, bygget med et innovativt forseglingskoncept, der gør sikker drift på op til 60 bar muligt.

male and female engineers standing next to alfa laval compabloc welded plate heat exchanger
.

Mød vores eksperter

Bliv mere bæredygtig

Mesteren indenfor varmeveksling

Den rigtige støtte til forbedring af bæredygtigheden

6 grunde til at vælge en mester

Bevist pålidelighed

Folk vælger Alfa Laval Compablocs af én simpel grund. De fungerer bare, og mere end 30.000 enheder leveret er beviset. Vores dokumenterede fremstillingsløsninger og tekniske løsninger medfører stor pålidelighed og lang levetid. Mange Compablocs, der har været i kontinuerlig drift i årtier, præsterer stadig på topniveau.

En løsning til forbedring af bæredygtigheden

Compablocs høje termiske effektivitet fører til større varmegenvinding, lavere brændstofforbrug og mindre CO2-udledning, når Compablocs anvendes til varmegenvinding.

Forenklet vedligeholdelse for højere ydeevne

Minimeret fouling gør det muligt for Compabloc at fungere med rengøringsintervaller væsentligt længere end traditionelle varmevekslere, hvilket reducerer levetidens vedligeholdelsesomkostninger. Det er også den eneste svejsede varmeveksler, hvor alle kanaler, både varme og kolde, kan rengøres fuldt ud ved hjælp af en hydrojet, hvilket bringer ydelsen tilbage til 100 % efter hver rengøring.

Øget produktion og reducerede installationsomkostninger

Flaskehalse relateret til opvarmning eller afkøling kan ofte udbedres med mere effektive varmevekslere. Den kompakte størrelse af en Compabloc gør det muligt at få meget mere ydeevne på den samme plads, eller frigøre plads til andre typer udstyr. Det giver også lavere installationsomkostninger.

Tilbagebetaling på måneder

Høj energieffektivitet kombineret med lave installations- og vedligeholdelsesomkostninger betyder, at Compablocs tilbyder meget kortere tilbagebetalingstider end andre teknologier, som f.eks. shell-and-tube eller andre typer svejsede pladevarmevekslere. Udstyret betaler ofte sig selv ind på nogle måneder.

Klar til enhver opgave

Compabloc fås i en bred vifte af størrelser og er specialfremstillet til at passe til de specifikke drifts- og installationsbetingelser. Den kan fremstilles i stort set ethvert materiale, der kan presses og svejses.

Anvendelsesformål

Kondenseringsopgaver

Compablocs korte flow-vej og stort tværstrømningsområde sikrer lille trykfald og høj effektivitet, hvilket gør den ideel til kondenseringsopgaver. Høje varmeoverførselshastigheder og lav fouling gør Compabloc til det bedste valg for langsigtet effektivitet og ensartet ydeevne. Som følge heraf udfører Compabloc kondenseringsopgaver 2-4 gange mere effektivt end traditionelle løsninger. Damp kommer ind i toppen af enheden og kondenserer på de kolde plader, når den passerer gennem pladepakken, og kondensatet løber ud i bunden. Hvis dampen indeholder ikke-kondenserbare gasser, kan Alfa Laval designe et to-passage-arrangement på kondenssiden, der muliggør separation af gas/væske inde i Compabloc, hvilket eliminerer behovet for en separatorenhed. Kondensationen foregår primært i første passage. Underkøling af ikke-kondenserbare gasser opnås i den anden passage, som også fungerer som en tågeeliminator.

Industrial pipes with blue sky and white clouds

Opvarmnings- og kølingsapplikationer til væske-til-væske

Compabloc er perfekt egnet som væske-til-væske-varmeveksler (varmeapparat, køler eller udveksler), da den er 3 til 5 gange så effektiv som shell-and-tubes. Med evnen til at håndtere krydstemperaturer i en enkelt enhed og en temperatur-approach så tæt som 3 °C, tilbyder Compabloc betydelige energibesparelsesmuligheder. Compabloc håndterer også asymmetriske flows nemt, takket være dens fleksible flow-konfiguration. Da denne lette enhed installeres lodret, løses installationsproblemerne øjeblikkeligt.

Engineer wearing hard hat seen from behind walking into the setting sun at industrial plant

Compabloc som reboiler

Høj termisk effektivitet, kompakt størrelse, lavt statisk hoved, minimal fouling og nem rengøring gør Compabloc til den perfekte reboiler. Den kan bruges som thermosiphon eller tvungen-cirkulation-reboiler. Compabloc gør det nemt at øge reboiler-kapaciteten, hvilket giver op til dobbelt så stor kapacitet som en traditionel varmeveksler af samme størrelse og reducerer installationsomkostningerne til destillationstårnet. Den kompakte størrelse betyder at opholdsvolumen og -tid er meget lille sammenlignet med en traditionel varmeveksler, hvilket reducerer termisk nedbrydning af væsken. Dette gør det muligt at starte processen hurtigere, med lavere omkostninger til procesvæske uden for specifikationen.

industrial open/closing wheel and pipes

Sådan fungerer det

.

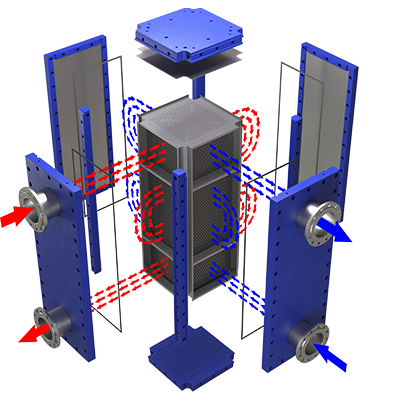

Compabloc - Exploded view

I kernen af hver Compabloc findes en stak af bølgede varmeoverførselsplader i rustfrit stål eller andre korrosionsbestandige materialer, lasersvejset skiftevis for at danne kanaler.

De varme og kolde strømme flyder gennem skiftende kanaler. Bølgede plader forårsager høj turbulens, hvilket resulterer i væsentligt højere varmeoverførselseffektivitet med et 50-80 % mindre varmeoverførselsareal end sammenlignelige shell-and-tubes. Flowturbulens reducerer også opbygningen af fouling. Compablocs unikke pladedesign eliminerer døde zoner i varmeveksleren.

De to flows i en Compabloc kan konfigureres som enkelt-passager, eller som flere-passager ved hjælp af bafler. Antallet af passager på den varme og kolde side kan vælges uafhængigt, hvilket gør det muligt at optimere varmeoverførslen, selvom flowhastighederne på de forskellige sider er meget forskellige. Denne unikke fleksibilitet betyder, at Compabloc altid er optimeret til præcis den påkrævede opgave. Baflerne er lavet til at modstå fuldt vakuum og kan omarrangeres, hvis designbetingelserne ændres i fremtiden.

Compabloc-enheder har et modstrøms-flow og kan fungere med et krydstemperaturprogram (i en enkelt enhed), hvor temperatur-approachen er så tæt som 3 °C, hvilket maksimerer energigenvinding. Den lille størrelse og den lette vægt gør det muligt at installere Compablocs overalt, f.eks. i toppen af destillationskolonner eller hængende fra understøttende strukturer.

Compabloc – 1-passagekondensator

Compabloc – 2-passagekondensator

Compabloc væske-til-væske

Compabloc reboiler

.

Øg kapacitet og reducer emissioner

Dow Wolff Cellulosics, Belgien, installerede to Compabloc kompakte varmevekslere fra Alfa Laval til forskellige opgaver i en af anlæggets opløsningsmiddelsopsamlingskolonner.

Alfa Laval Compabloc welded plate heat exchanger operating as reboiler in the solvent recovery column at Dow Wolff Cellulosics

Mindre plads. Lavere omkostninger. Mere varmegenvinding.

Et asiatisk petrokemisk selskab, der ekstraherer benzen og toluen fra en strøm rig på aromatiske forbindelser, ønskede at øge produktionskapaciteten, men pladsen var begrænset.

Petrochemical plant at night

Et raffinaderis formel for energieffektivitet

I sin bestræbelse på løbende at indføre bæredygtige metoder i sin virksomhed, har Petronas investeret i banebrydende energieffektiv teknologi.

Asian oil refinery worker infront of an installed Alfa Laval Compabloc welded plate heat exchanger

Flere kundehistorier

.

Unikke funktioner

Compabloc er en uovertruffen mester, der skiller sig ud blandt andre varmevekslere – herunder andre blok-type designs. Den henter sin unikke karakter fra vores patenterede innovationer, baseret på årtiers erfaring inden for termisk overførsel. Kombineret fører disse funktioner til mere pålidelig og effektiv ydeevne, der hjælper dig med at spare energi og forbedre din bæredygtighed.

Alfa Laval C-weld
C-weld™

Overlegen rengøring og udvidet ydeevne

Pladernes ende-til-ende-lasersvejsning sikrer tilgængelighed og beskytter mod korrosion.

Find ud af mere

Alfa Laval SmartClean
SmartClean™

Hurtig og effektiv udskylning af fouling-materiale

Friflow-kanal ved pladegrænser sikrer effektiv fjernelse af fouling.

Find ud af mere

Alfa Laval Xcore
XCore™

Avanceret design til højere tryk

Et højtryks- og rengøringsvenligt plademønster, der øger mekanisk styrke for at forbedre termisk ydeevne.

Find ud af mere

ALOnsite
ALOnsite™

Kvalificeret support på dit anlæg

Ægte onsite-service af dygtige ingeniører hvor som helst i verden.

Find ud af mere
