NF-spiral

Alfa Laval-nanofiltreringsspiralmembraner (NF) er velprøvede løsninger til højtydende koncentration og demineralisering af produkter såsom antibiotika-, valle- og ultrafiltreringspermeat. De bevarer salte med en divalens på over 1, mens små monovalente salte passerer ind i permeatet. De kan også bruges til at fremstille drikkevarer med lav alkoholprocent, hvor alkoholkomponenten passerer gennem NF-membranen, mens farven og aromaen forbliver i retentatet.

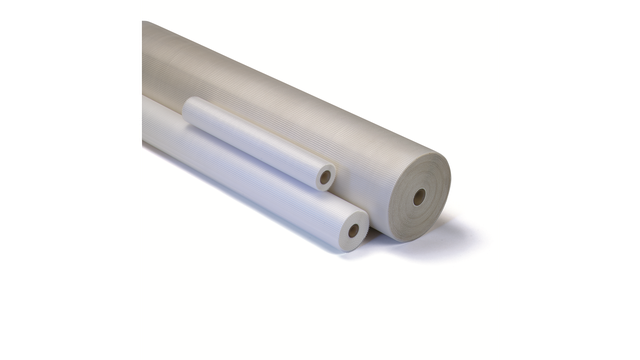

nf spirals left side 640x360

Reducer de samlede produktionsomkostninger, og forøg produktkvaliteten

  • Omkostningseffektiv drift takket være lavt energiforbrug
  • Fleksible – fås i forskellige kombinationer af længde, diameter og størrelse på afstandsstykke
  • Effektive – tillader samtidig afsaltning og koncentration af en række produkter i forskellige processer
  • Kræver kun minimal gulvplads – kompakt design
  • Ekstremt holdbare – fremragende kemisk og termisk stabilitet og levetid op til flere år

Alfa Lavals erfaring inden for membranteknologi er lige så lang som membranfiltreringsteknologien i sig selv (mere end 50 år). Vi tilbyder to serier af nanofiltreringsmembraner med forskellige saltfiltrerings- og strømningsegenskaber. NF-spiralmembranerne, der fremstilles internt i vores eget specielle anlæg, anvender en unik konstruktion af en tynd filmkomposit-polyamidmembran med polyester (PET) som understøttelsesmateriale. NF-membranerne fås både i flat sheet (til screening eller laboratoriearbejde) og spiralformat (mere omfattende anvendelsesformål), hvilket er en fordel, når du skal udvide produktionen. Nanofiltrationsmembranerne fås med forskellige NF-membrantyper og i forskellige kombinationer af længde, diameter og størrelse på afstandsstykke for indfødning.

Alfa Laval spiral membrane for microfiltration
.

En vifte af nanofiltrationsmembraner

Vores nanofiltrationsmembraner har porer ned til 300 dalton. Membranerne arbejder ved tryk på op til 50 bar og giver små ioner lov at passere gennem membranen, mens de større ioner og de fleste organiske bestanddele tilbageholdes.

NF-membranserien

Alfa Laval tilbyder to typer spiralmembraner til nanofiltrering: NF og NF99HF. Begge typer er lavet af tynd filmkompositmembran støbt på polyesterunderstøtning. Afvisningskapaciteten for begge er ≥99 % (baseret på magnesiumsulfat).

Alle typer er USDA-godkendt, og vi kan tilbyde produkter med halal-certifikater efter anmodning.

Materialerne i vores spiralmembraner til nanofiltrering er i overensstemmelse med alle generelle regler og bestemmelser

Alle membranmaterialer, der bruges til både spiral-tvundne konfigurationer og flat sheet-konfigurationer, er i overensstemmelse med EU-forordning (EF) 1935/2004, EU-regulativ 10/2011 og FDAs bestemmelser (CFR), afsnit 21 og er egnede til brug i forarbejdsningsprocesser inden for fødevare- og lægemiddelindustri. Overensstemmelsen omfatter også det tilhørende udstyr og fittings, inklusive genstande såsom plade- og rammevarmevekslere, elementhuse og pumper.

Alfa Laval spiral membrane for reverse osmosis filtratio

Sådan fungerer det

.

Den grundlæggende teknologi bag membranfiltrering omfatter anvendelse af en semipermeabel membran til at adskille en væske i to separate strømme.

Ved at pumpe af denne væske over membranens overflade dannes et positivt transmembrantryk, som tillader, at bestanddele, der er mindre end membranens poretæthed, passerer igennem og danner permeatet.

Alle bestanddele, der er større end porestørrelsen, kan ganske enkelt ikke passere igennem og efterlades derfor i det, der kaldes retentatet. Overfladen af membranen holdes fri for blokeringer ved hjælp af kraften i væskestrømmen, der bevæger sig parallelt med membranoverfladen.


Nanofiltreringsspiralmembranens opbygning

En spiralmembran består af en række "membrankolber" med 2 membranplader adskilt af et permeatafstandsnet, som er limet enkeltvis på et centralt permeatopsamlingsrør.


Mellem hvert kolbepar sidder et afstandsstykke, som danner den tilførselskanal, der giver det tilførte emne mulighed for at strømme hen over spiralmembranens, mens permeatet, der passerer gennem membranen og ind i membrankolben, flyder i et spiralmønster til permeatopsamlingsrøret.

Rød = Tilført emne/retentat.

Gul = Permeat.

Strømningsmønsteret i en nanofiltreringsspiralmembran, hvor rødt repræsenterer tilførslen/retentatet og gul permeatet.
